WENZEL LH Gantry ve LHF Serisi Büyük Boyutlu CMM

Büyük Boyutlu Koordinat Ölçüm Makinesi
WENZEL’in büyük CMM’leri, büyük bileşenlerin yüksek hassasiyetli ölçümü söz konusu olduğunda ideal çözümdür. LH Gantry ve LHF modelleri ile boyut ve hassasiyetin kritik olduğu en zorlu uygulamalar için maksimum doğruluk ve güvenilirlik ile ölçüm sonuçları sunar.

Wenzel LH Serisi ve Wenzel XO Serisi ölçüm hacimlerinin limitlerini aşacak boyutta uygulama parçalarına sahipseniz WENZEL LH Gantry ve LHF Serisi koordinat ölçüm makineleri en yüksek hassasiyette çözümler sunar.

Teklif İste

Broşürü İndirin - LH

Broşürü İndirin - LHF

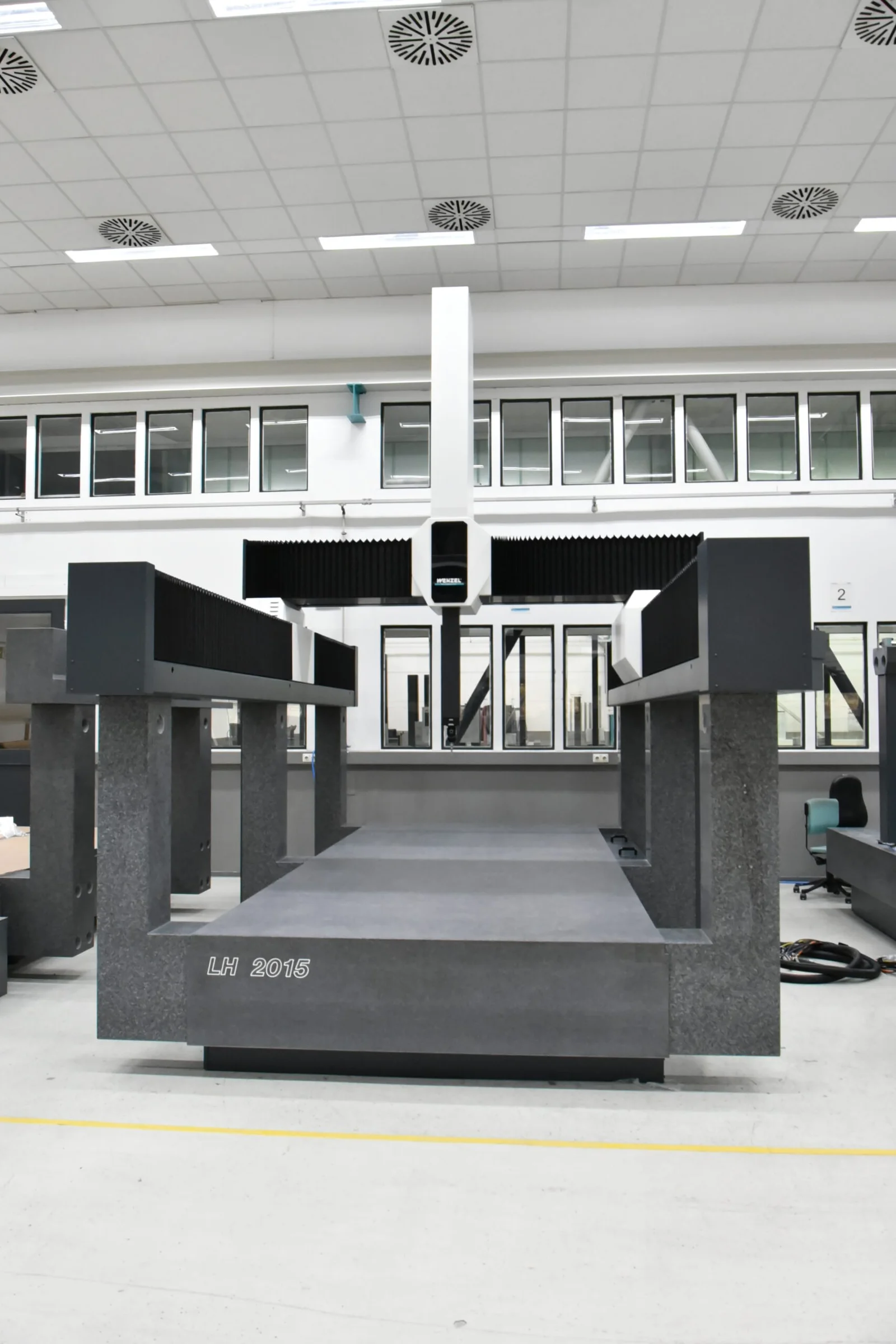

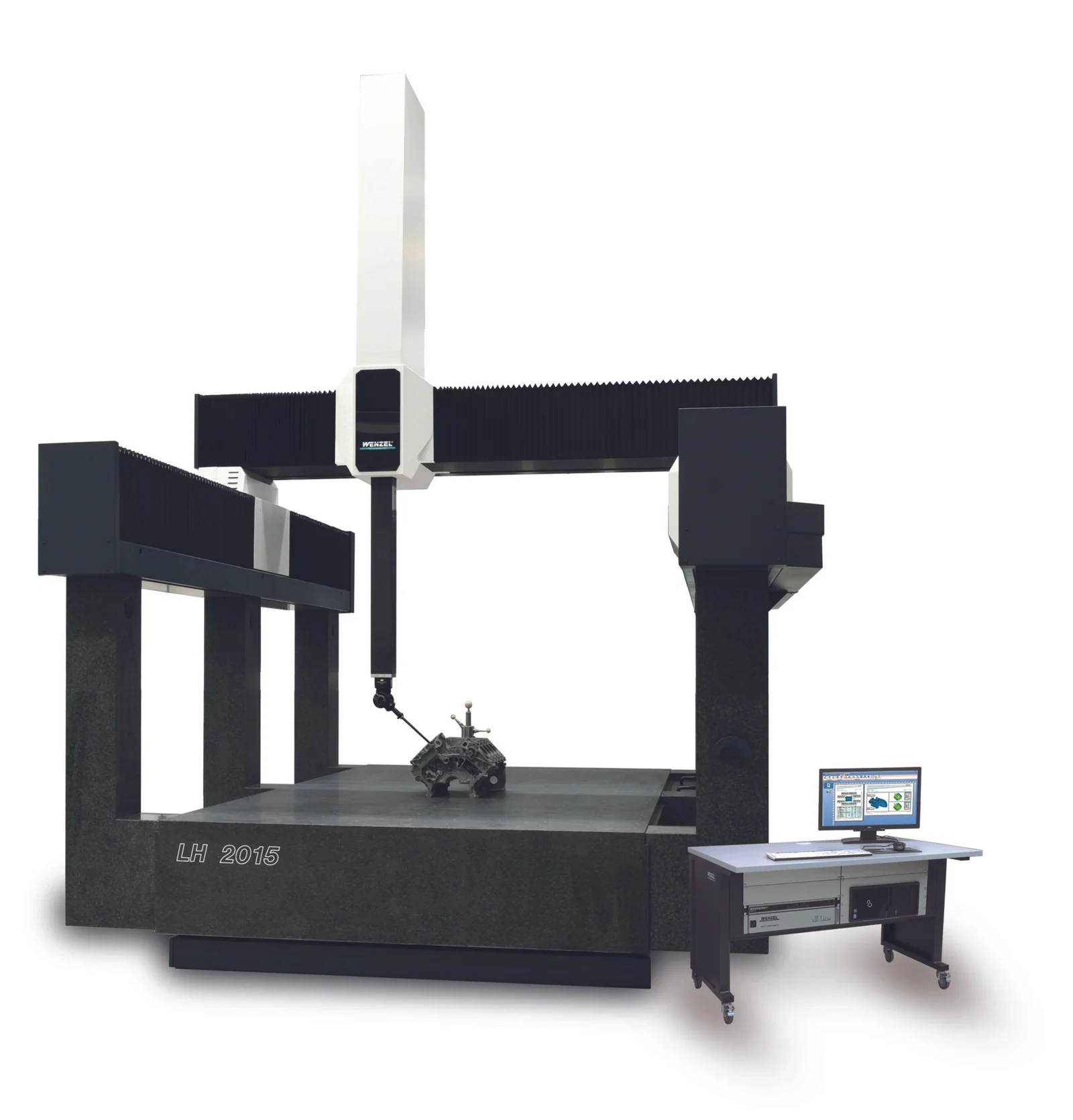

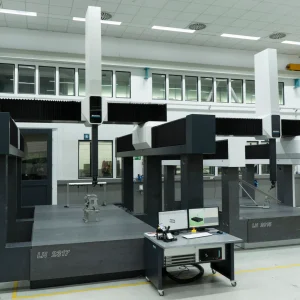

LH Gantry Serisi

Büyük parçalar için büyük LH Gantry koordinat ölçüm cihazı LH Gantry, tüm eksenlerde hava yataklarına sahip bir CNC koordinat ölçüm cihazıdır. LH serisinin tüm avantajlarını ve kullanım alanlarını sunar ve ayrıca büyük hacimli ve ağır iş parçalarının incelenmesi için özel olarak tasarlanmıştır. Y eksenindeki yükseltilmiş kılavuzlar, dinamik hareketler sırasında bile maksimum stabilite ve sağlamlık sağlar. Dokunmatik tetikleme, tarama ve optik prob sistemleri için CNC koordinat ölçüm cihazı. Y ekseninde yükseltilmiş kılavuzlara sahip portal tasarımlı kompakt CMM. Tüm eksenlerinde hava yataklı dinamik ve yüksek hassasiyetli seri. Tüm kılavuzlar yüksek hassasiyetle işlenmiş ve elle leplenmiş granitten yapılmıştır. Entegre kontrolörlü ve bilgisayarlı operatör iş istasyonu. Çoklu boyut seçeneği. Uygulama Alanları Üretim, kalite kontrol ve analiz için tasarlanmıştır. Ayrıca tersine mühendislik ve model yapımı için de uygundur. Geometrik bileşenler ve serbest biçimli yüzeylere sahip parçaların tamamında yüksek hassasiyetle ölçümler alınabilir. İyi yükleme seçenekleri. Seri ve tekli ölçümler

	En yüksek mekanik hassasiyet Tüm eksenlerde granit \| El yapımı \| Benzersiz mekanik hassasiyet		Ergonomik tasarım Kullanımı kolay \| Bakımı kolay \| Estetik tasarım
	Düşük işletme maliyetleri Düşük hava tüketimi \| RENISHAW sensörleri \| Güvenilir ve uygun fiyatlı yedek parçalar \| Daha uzun kalibrasyon aralıkları		Yüksek esneklik Kirlenmeye karşı koruma sağlayan kuşaklı kapaklar \| Diğer WENZEL sistemleri ile veri uyumluluğu
	Çeşitli sensör seçenekleri Anahtarlamalı sensör sistemleri \| 3 veya 5 eksenli tarama \| Optik sensörler

Ürün Boyut Seçenekleri

Model	X Ölçüm Hacmi	Z Ölçüm Hacmi	Y Ölçüm Hacmi
LH 2015	2000	1500	3000-4000-5000-6000
LH 2017	2000	1750	3000-4000-5000-6000

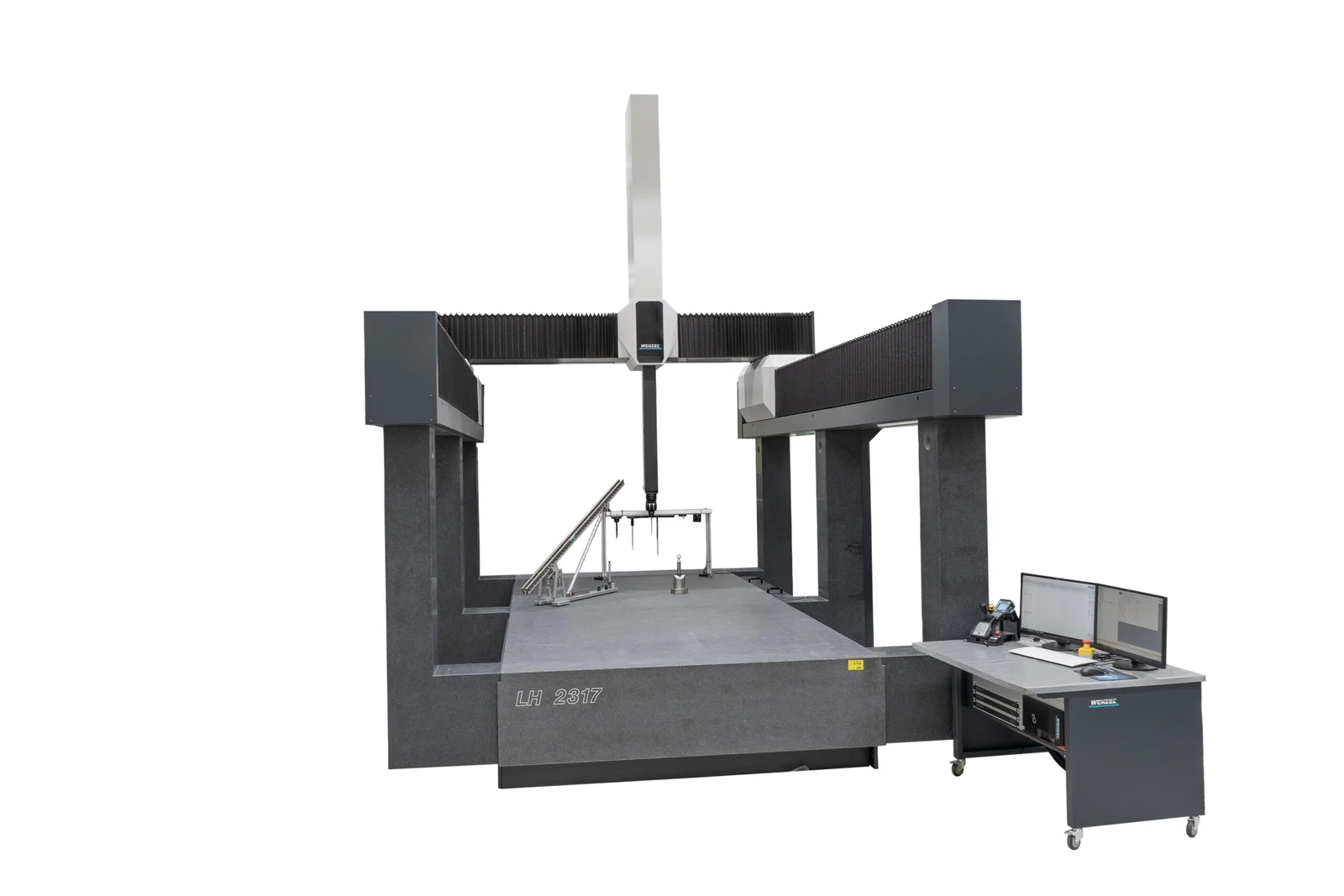

LH 2315	2300	1500	3000-4000-5000-6000
LH 2317	2300	1750	3000-4000-5000-6000
LH 2615	2600	1500	3000-4000-5000-6000
LH 2617	2600	1750	3000-4000-5000-6000

Tüm eksenlerde ön gerilimli, kapsayıcı hava yataklarına sahip yüksek hassasiyetli hava yatağı kılavuzları.
X ve Y eksenleri için koruyucu körük kapakları.
Elastomer titreşim sönümleme sistemi.
İsteğe bağlı aktif pnömatik titreşim sönümleme sistemi mevcuttur (ayrıca sonradan takılabilir).
Aşağıdaki hata izleme ve kombine sürtünme/form kilitleme güç aktarımına sahip yüksek dinamik servo sürücüler.
Y ekseninde çift tahrik.
Uygulama için optimize edilmiş hareket yolları için akıllı “lookahead fonksiyonu” ile 3 eksenli sürekli yol kontrolü.
“Fare fonksiyonlu” merkezi konumlu aşamalı kumanda kolu ve programlanabilir fonksiyon tuşlarına sahip kompakt kontrol paneli. Seçilebilir kumanda kolu eksen ataması. Kontrol paneliisteğe bağlı olarak “kablosuz” olarak da mevcuttur.
İki aşamalı hız seçimi ve değişken hız ayarı (%0 ila %100 geçersiz kılma) joystick ve CNC modunda hassas bir hareket sağlar.
Cihaz eksenleri ve iş parçası üzerindeki sıcaklık sensörleri dahil olmak üzere otomatik sıcaklık dengelemeli Premium- ve Premium-Select versiyonu.
Otomasyona hazır

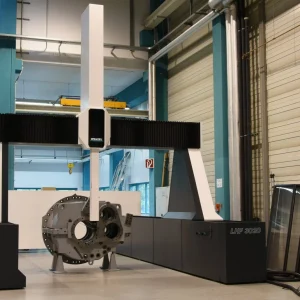

LHF Serisi

LHF serisi koordinat ölçüm cihazı

LHF, büyük hacimli ve karmaşık iş parçalarının yüksek hassasiyetli ölçümü için tasarlanmış, kılavuz kirişler üzerinde hava yataklı bir CNC koordinat ölçüm cihazıdır. Zemin seviyesindeki yapısı, maksimum hareket özgürlüğü ile geniş bir ölçüm aralığına mükemmel erişim sağlar.

Dokunmatik tetikleme, tarama ve optik prob sistemleri için CNC koordinat ölçüm cihazı.
Y ekseninde yükseltilmiş kılavuzlara sahip portal tasarımlı kompakt CMM.
Tüm eksenlerinde hava yataklı dinamik ve yüksek hassasiyetli seri.
Entegre kontrolörlü ve bilgisayarlı operatör iş istasyonu.
Çoklu boyut seçeneği.
Bu sistem ayrı rijit bir temel yapısı gerektirir.

Uygulama Alanları

Üretim, kalite kontrol ve analiz için tasarlanmıştır. Ayrıca tersine mühendislik ve model yapımı için de uygundur.
Geometrik bileşenler ve serbest biçimli yüzeylere sahip parçaların tamamında yüksek hassasiyetle ölçümler alınabilir.
İyi yükleme seçenekleri.
Seri ve tekli ölçümler.
Palet ve taşıma ekipmanı ile ölçümler

	En yüksek mekanik hassasiyet Tüm eksenlerde granit \| El yapımı \| Benzersiz mekanik hassasiyet		Ergonomik tasarım Kullanımı kolay \| Bakımı kolay \| Estetik tasarım
	Düşük işletme maliyetleri Düşük hava tüketimi \| RENISHAW sensörleri \| Güvenilir ve uygun fiyatlı yedek parçalar \| Daha uzun kalibrasyon aralıkları		Yüksek esneklik Kirlenmeye karşı koruma sağlayan kuşaklı kapaklar \| Diğer WENZEL sistemleri ile veri uyumluluğu
	Çeşitli sensör seçenekleri Anahtarlamalı sensör sistemleri \| 3 veya 5 eksenli tarama \| Optik sensörler

Ürün Boyut Seçenekleri

Model	X Ölçüm Hacmi	Z Ölçüm Hacmi	Y Ölçüm Hacmi
LHF 2517	2500	1700	4000-5000-6000
LHF 3020	3000	2000	4000-5000-6000
LHF 3025	3000	2500	4000-5000-6000
LHF 4020	4000	2000	4000-5000-6000
LHF 4025	4000	2500	4000-5000-6000
LHF 5025	5000	2500	4000-5000-6000

Tüm kılavuzlar yüksek hassasiyette işlenmiş malzemelerden yapılmıştır; X ve Y ekseninde granit kılavuzlar ve
Z ekseninde seramik pinol.
Tüm eksenlerde ön gerilimli, kapsayıcı havalı yataklara sahip yüksek hassasiyetli havalı yatak kılavuzları.
X ve Y eksenleri için koruyucu körük kapakları.
Aşağıdaki hata izleme ve kombine sürtünme/form kilitleme güç aktarımına sahip yüksek dinamik servo sürücüler.
Y ekseninde çift tahrik.
Uygulama için optimize edilmiş hareket yolları için akıllı “lookahead fonksiyonu” ile 4 eksenli sürekli yol kontrolü.
“Fare fonksiyonlu” merkezi konumlu aşamalı kumanda kolu ve programlanabilir fonksiyon tuşlarına sahip kompakt kontrol paneli. Seçilebilir kumanda kolu eksen ataması. Kontrol paneli isteğe bağlı olarak “kablosuz” olarak da mevcuttur.
İki aşamalı hız seçimi ve değişken hız ayarı (%0 ila %100 geçersiz kılma) joystick ve CNC modunda hassas bir hareket sağlar.
Standart versiyonda manuel sıcaklık kompanzasyonu.
–
Premium- ve Premium-Select versiyonunda cihaz eksenleri ve iş parçası üzerinde
sıcaklık sensörleri dahil edilerek otomatik sıcaklık kompanzasyon sistemi
